银天锯博士讲座:金刚石圆锯片百科（上篇）

         导语：作为一个金刚石锯片经销商、石材厂老板或者石材厂辅料采购主管，常年跟金刚石锯片打交道，但是，您真正了解过金刚石锯片这款产品么？在这一期，银天锯博士为大家带来金刚石圆锯片的百科知识，帮助大家更悉数地去了解这款产品以及它背后的发展史和不为人知的知识。由于篇幅较长，锯博士将分为上中下三篇为大家呈现

1.产品及行业概述

        金刚石圆锯片在石材加工方面具有加工效率高加工质量好等优点，是石材加工业的主要工具。但由于天然金刚石价格昂贵，早期不能大规模的应用于生产。优异片金刚石圆锯片是由法国人Jaeguin在1885年发明的，它是一种手工镶嵌天然钻石的金刚石圆锯片。1930年以后，随着粉末冶金技术的发展，产生了焊接式金刚石圆锯片。1954年，人造金刚石诞生，它使得金刚石工具制造业得到迅速发展，金刚石圆锯片大规模应用于石材加工才成为可能。近年来，用于石材加工业的人造金刚石的数量直线上升，其耗用量约占全国人造金刚石总产量的90％左右。据我国外统计资料估计，目前世界上工业金刚石70％左右用于制造石材加工工具，其中占绝大多数的是金刚石圆锯片。据中国石材工业协会统计，目前全国各类石材企业拥有并使用锯片直径Φ1600～2200 mm的金刚石圆盘锯机数万台，金刚石圆盘锯机成为了石材制品加工行业的主要、应用广泛的设备，每年纯消耗的圆锯片基体达数十万张，而到了20世纪90年代，这个数字就要以百万甚至千万来计数了。
        随着石材制品应用量的增加，金刚石圆锯片的应用量越来越大。

1.1 金刚石圆锯片定义及分类

金刚石圆锯片是一种整体上呈圆盘状的刀具，它采用粉末冶金的方法将金刚石颗粒镶嵌在基体的周围。利用金刚石颗粒的压裂压碎以及大面积剪崩其他材料而达到切削的目的。总的说来，金刚石圆锯片的种类很多，分类也很复杂。通常有以下几种分类方式：

1) 按结构分类：宽水（U）槽金刚石锯片、节块组合式金刚石锯片、窄水（U）槽金刚石锯片、钥匙孔槽金刚石锯片、钻头锯片、碗形锯片等；

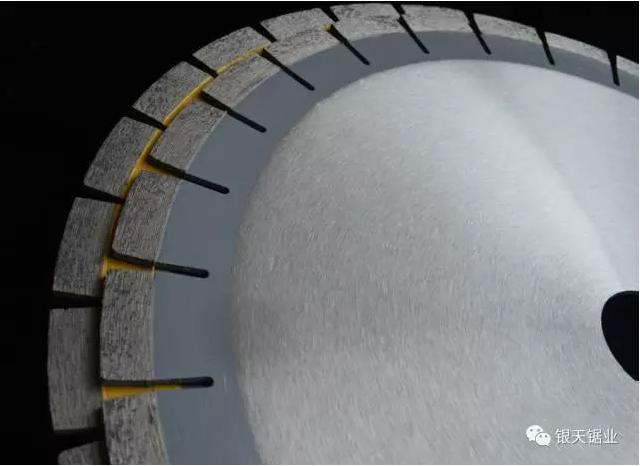

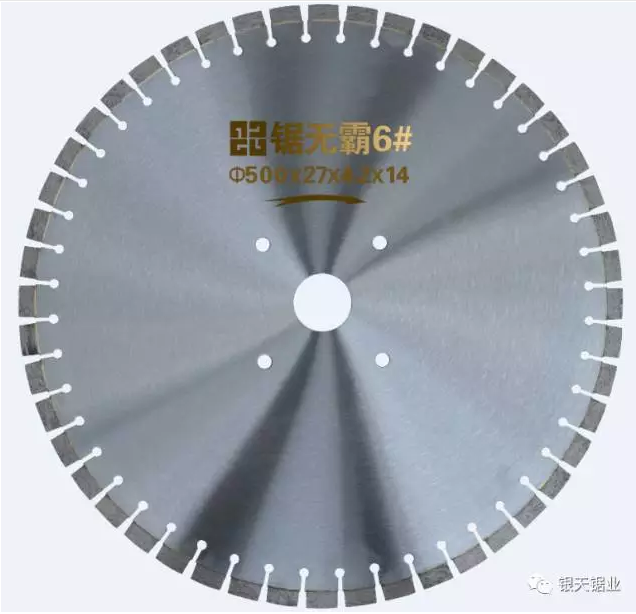

银天钥匙槽花岗岩锯片

银天鱼钩槽大理石锯片

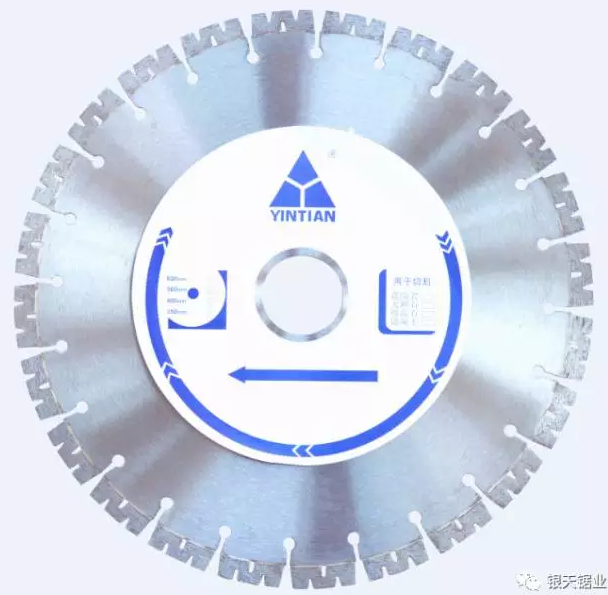

 宽水（U）型出口型花岗岩锯片

2) 按加工工艺分类：激光焊接金刚石锯片、烧结式金刚石锯片、高频焊接金刚石锯片等；

 高频焊花岗岩锯片

激光焊花岗岩锯片

3) 按加工对象分类：大理石切割锯片、花岗石切割锯片、混凝土切割锯片等。
当然，上述分类方法不能把所有的金刚石圆锯片都包括进去，还有一些特殊用途的金刚石圆锯片。

1.2 金刚石圆锯片的应用场合

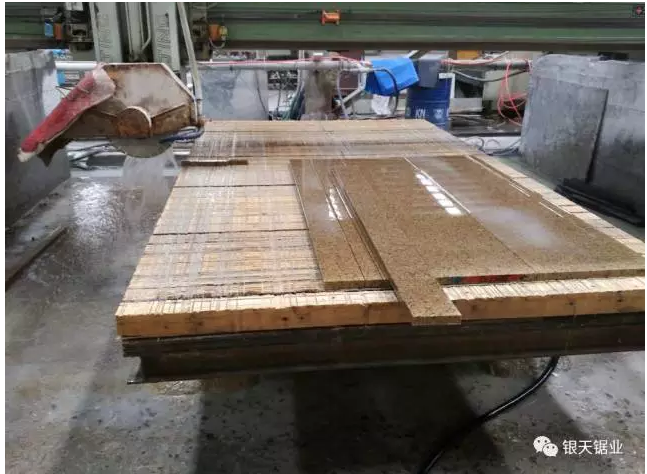

一般说来，金刚石圆锯片的工作环境比较恶劣，产品的主要用途是锯切石材，广泛应用于大理石、花岗石、陶瓷墙地砖及混凝土制品的切割，是石材、建材行业重要且广泛使用的加工工具。

2 金刚石圆锯片结构及组分

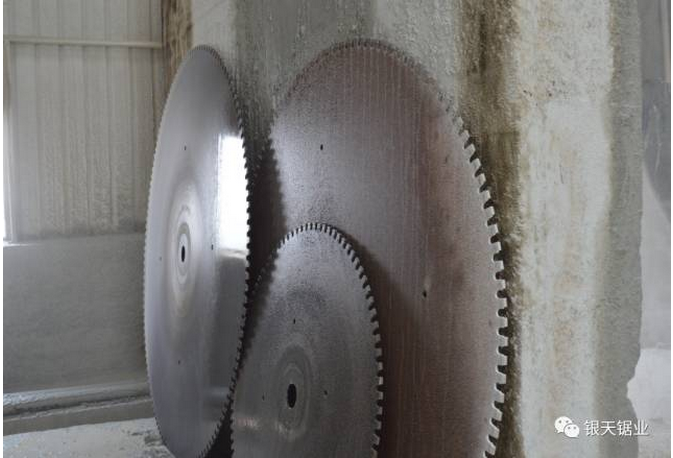

金刚石锯片种类繁多，形式多样，但在实际应用中，仍以金刚石圆锯片为主。金刚石圆锯片（也称节块式金刚石圆锯片）是目前我国石材工业使用普遍的锯切工具。其通用规格从Φ105mm起始，很大达Φ2200mm（国外很大圆锯片的规格为Φ5000mm）。共有17种规格。其中Φ350－500mm规格主要用于半成品板材的剪裁加工，Φ600－900mm规格主要用于类似墓碑、墓柱等较厚石板（柱）的成型锯切加工，Φ1000mm以上的规格主要用于荒料的锯切成（板）材加工，目前尤以Φ1600mm锯片使用很为普遍。八十年代中期，石材切割锯片的品种比较单一，主要用于大理石的锯切。八十年代后期，随着石材工业的发展，锯切花岗石的锯片得到很大的发展，为了达到优异的锯切效益，锯片研究者们致力于各种配方的研究。

2.1 金刚石圆锯片的结构及参数

传统的金刚石圆锯片多为整体式设计，其结构为一个盘形基体上镶焊金刚石结块而成。依靠法兰盘传递力矩切割荒料。金刚石圆锯片结构如下

金刚石圆锯片

其中：

D—金刚石圆锯片的外径

H—金刚石圆锯片的内径

L—结块的长度

X—结块的宽度

T—结块的厚度

E—基体的厚度

对与金刚石圆锯片的设计参数，我国已有标准。首先，确定锯片的外径，外径确定下来了，其他各个参数也就定下来了。金刚石圆锯片开槽有三种形式：宽水(U)槽、窄水(U)槽、钥匙孔槽 。

2.2 金刚石圆锯片的刀头

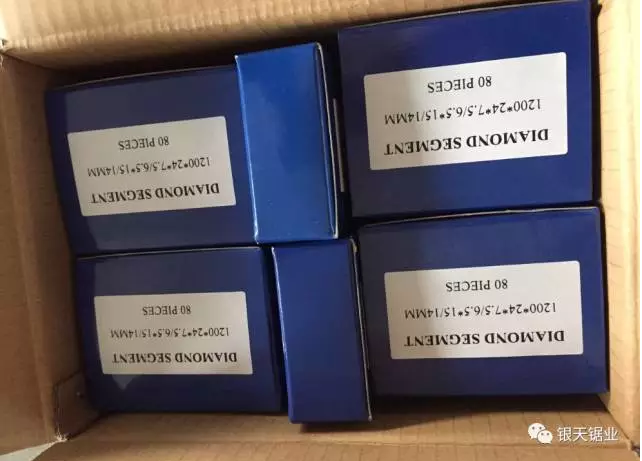

金刚石圆锯片的本质是基体通过适当胎体材料将金刚石嵌镶固定。它是在基体上焊接一种由金刚石颗粒与胎体材料组成的复合烧结体，常称之为刀头。刀头的形式多种多样，通常做成长方体。胎体即结合剂，应具备两个基本功能：一是把持金刚石；二是能随着金刚石的磨耗而磨耗，使金刚石正常出刃。结合剂除了具备一定的硬度和耐磨性之外，还应具备一定的韧性。结合剂有四种基：铜基结合剂、钴基结合剂、铁基结合剂、碳化钨基结合剂。其中，以钴基结合剂使用效果很好，但由于价格昂贵，不能大规模应用。应用很为广泛的是铁基结合剂。结合剂中的添加成分有四种：粘结成分、骨架成分、强化成分、亲和成分。对于不同基的结合剂，其添加成分也不相同。在胎体成分中常选用高熔点的金属如钨、碳化钨等以调节胎体的硬度和耐磨性，同时选用低熔点并对碳有很好化学亲和性的金属如钴、镍、锰等铜基合金作为金刚石的粘结材料。

2.3 金刚石圆锯片的基体

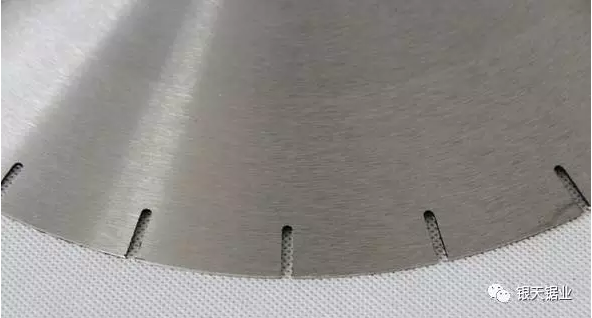

基体一般是由65Mn、T12等材料组成的带开槽的圆盘，经过淬火+中温回火热处理而成。其加工要求有尺寸精度和形位精度两种要求。尺寸精度要求包括：外径、内径、厚度、水口、齿台。形位精度包括：正圆度、同心度、平直度、平行度、径向跳动、端面偏摆。

        湖北银天锯业有限公司，坐落于享有“金刚石之乡”的湖北鄂州，从1997年起，20年内一直致力于各种金刚石锯片的研发和生产，产品热销至全国各地热门石材市场及地区，并且其新研发的顶端据片系列已经成功打开了巴西，印度，埃及，南非等国外市场。

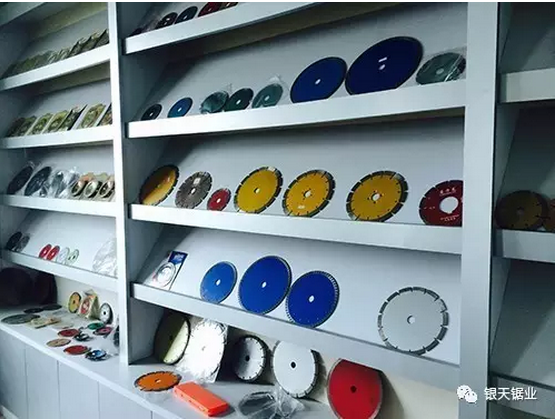

银天针对不同需求的用户开发出了不同型号的热销锯片：
