金刚石圆锯片百科（中篇）

      导语：作为一个金刚石圆锯片经销商、石材厂老板或者石材厂辅料采购主管，常年跟金刚石圆锯片打交道，但是，您真正了解过金刚石圆锯片这款产品么?在这一期，银天锯博士为大家带来金刚石圆锯片的百科知识，帮助大家更悉数地去了解这款产品以及它背后的发展史和不为人知的知识。由于篇幅较长，锯博士将分为上中下三篇为大家呈现

      紧接上篇：

      3 金刚石圆锯片切割石材

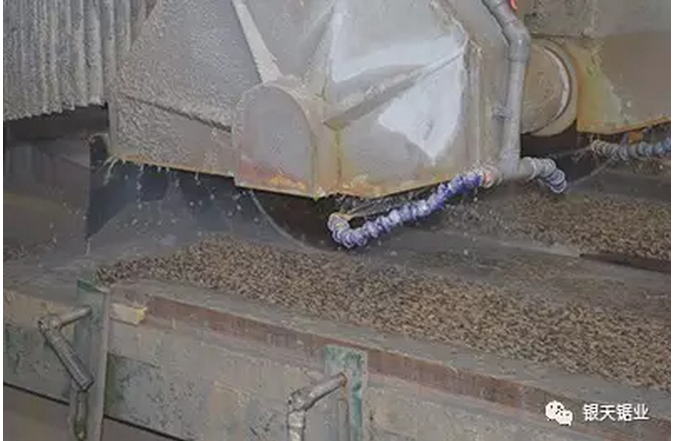

      以花岗石为例，影响金刚石圆锯片和寿命的锯切参数有锯片线速度、进刀速度和锯切深度。此外还有几个方面会影响到金刚石圆锯片的寿命和效率，包括金刚石的粒度、浓度、结合剂硬度等。

      3.1 锯切参数

      3.1.1 锯片线速度

      在实际工作中，金刚石圆锯片的线速度受到设备条件、锯片质量和被锯切石材性质的限制。从很好锯片使用寿命与锯切效率来说，应根据不同石材的性质选择锯片的线速度。锯切花岗石时，锯片线速度可在25m～35m/s范围内选定。对于石英含量高而难于锯切的花岗石，锯片线速度取下限值为宜。在生产花岗石面砖时，使用的金刚石圆锯片直径较小，线速度可以达到35m/s。

      3.2.2 锯切深度

      锯切深度是涉及金刚石磨耗、有效锯切、锯片受力情况和被锯切石材性质的重要参数。一般来讲，当金刚石圆锯片的线速度较高时，应选取小的切削深度，从目前技术来说，锯切金刚石圆锯片的深度可在1mm～10mm之间选择。通常用大直径金刚石圆锯片锯切花岗石荒料时，锯切深度可控制在1mm～2mm之间，与此同时应降低进刀速度。当金刚石圆锯片的线速度较大时，应选取大的切削深度。但当在机床性能和刀具强度许可范围内，应尽量取较大的切削深度进行切削，以提高切削效率。当对加工表面有要求时，则应采用小深度切削。

      3.3.3进刀速度

      进刀速度即被锯切石材的进给速度。它的大小影响锯切率和锯片受力以及锯切区的散热情况。它的取值应根据被锯切石材的性质来选定。一般来讲，锯切较软的石材，如大理石，可以加大锯切深度而降低进刀速度，更有利于提高锯切率。锯切细粒结构的、比较均质的花岗石，可适当提高进刀速度，若进刀速度过低，金刚石刃容易被磨平。但锯切粗粒结构而软硬不均的花岗石时，应降低进刀速度，否则会引起锯片振动导致金刚石碎裂而降低锯切率。银天锯切花岗石的进刀速度一般在9m~12m/min范围内选定。

      3.2 金刚石圆锯片的其他影响因素

      3.2.1 金刚石粒度

      常用的金刚石粒度在30/35～60/80范围内。岩时愈坚硬，宜选用较细的粒度。因为金刚石愈细愈锋利，有利于切入坚硬的岩石。另外，一般大直径的锯片要求锯切效率高，宜选用较粗的粒度，如30/40，40/50;小直径的锯片锯切效率低，要求岩石锯切截面光滑，宜选用较细的粒度，如50/60，60/80。

      3.2.2 刀头浓度

      浓度表示结块中金刚石所占体积的多少，并规定，当金刚石的体积占总体积的1/4、相当于重量比为0.88/cm3时的浓度为100。增大金刚石浓度可望延长锯片的寿命，因为增加浓度即减小了每粒金刚石所受的平均切削力。但增加浓度必然增加锯片的成本，因而存在一个很经济的浓度，且该浓度随锯切率增大而增大。一般情况下，金刚石颗粒在刀头中的分布是不均匀的，通常是做成波浪形，这样有利于提高金刚石圆锯片的寿命和使用精度。

      3.2.3 刀头结合剂的硬度

      一般来说，结合剂的硬度越高，其抗磨损能力越强。因而，当锯切研磨性大的岩石时，结合剂硬度宜越高;当锯切材质软的岩石时，结合剂硬度宜越低;当锯切研磨性大且硬的岩石时，结合剂硬度宜适中。

      3.3 力效应、温度效应及磨破损

      金刚石圆锯片在切割石材的过程中，会受到离心力、锯切力、锯切热等交变载荷的作用。由于力效应和温度效应而引起金刚石圆锯片的磨破损。

      3.3.1 力效应

      在锯切过程中，，锯片要受到轴向力和切向力的作用。由于在圆周方向和径向存在力的作用，使得锯片在轴向呈波浪状，在径向呈碟状。这两种变形都会造成岩石切面不平直、石材 浪费多、锯切时噪音大、振动加剧，造成金刚石结块早期破损、锯片寿命降低。

      切削力学模型

      3.3.2 温度效应

      传统理论认为：温度对锯切过程的影响主要表现在两方面：一是导致结块中的金刚石石墨化;二是造成金刚石与胎体的热应力而导致金刚石颗粒过早脱落。新研究表明：切割过程中产生的热量主要传入结块。弧区温度不高，一般在40～120度之间。而磨粒磨削点温度却较高，一般在250～700度之间。 而冷却液只降低弧区的平均温度，对磨粒温度却影响较小。这样的温度不致使石墨炭化，却会使磨粒与工件之间摩擦性能发生变化，并使金刚石与添加剂之间发生热应力，而导致金刚石失效机理发生根本性变化。研究表明，温度效应是使锯片破损的很大影响因素。

      3.3.3 磨破损

      由于力效应和温度效应，锯片经过一段时间的使用往往会产生磨破损。磨破损的形式主要有以下几种：磨料磨损、局部破碎、大面积破碎、脱落、结合剂沿锯切速度方向的机械擦伤。磨料磨损：金刚石颗粒与工件不断摩擦，棱边钝化成平面，失去切削性能，增大摩擦。锯切热会使金刚石颗粒表面出现石墨化薄层，硬度大大降低，加剧磨损;局部磨损：金刚石颗粒表面承受交变的热应力，同时还承受交变的切削应力，就会出现疲劳裂纹而局部破碎，显露出锐利的新棱边，是较为理想的磨损形态;大面积破碎：金刚石颗粒在切入切出时承受冲击载荷，比较突出的颗粒和晶体内部有缺陷的颗粒就会因加载而处于不利的位置和冲击作用而造成大面积破碎，这会使金刚石颗粒过早消耗掉;脱落：交变的切削力使金刚石颗粒在结合剂中不断的被晃动而产生松动。同时，锯切过程中的结合剂本身的磨损和锯切热使结合剂软化。这就使结合剂的把持力下降，当颗粒上的切削力大于把持力时，金刚石颗粒就会脱落。无论哪一种磨损都与金刚石颗粒所承受的载荷和温度密切相关。而这两者都取决于锯切工艺和冷却润滑条件。

      湖北银天锯业有限公司，坐落于享有“金刚石之乡”的湖北鄂州，从1997年起，20年内一直致力于各种金刚石锯片的研发和生产，产品热销至全国各地热门石材市场及地区，并且其新研发的顶端据片系列已经成功打开了巴西，印度，埃及，南非等国外市场。

      银天针对不同需求的用户开发出了不同型号的热销锯片：

      在花岗岩领域，银天推出了“锯无霸”“锯划算”“锯无声”四个系列的高频焊金刚石锯片

      在大理石领域，“白锯易”黄飓风“”红霹雳“玉表率”不仅风靡全国，还远销国外，受到了国外市场的大力追捧。

      而在烧结热压小锯片市场，银天锯业很新推出的银天110mm，115mm干切伶牙系列也在市场上表现出了强劲的热销势头。

好锯片，选银天，湖北银天，中国石材工具行业20年，支持全球1000多家经销商强势崛起，20年千万客户共同见证,销量年递增30%以上，深受用户喜爱，我们会热忱为您提供咨询服务，并为您推荐与您需求高度匹配且性价比很高的金刚石圆锯片，提供很贴心的一站式服务。如果您有关金刚石锯片还有不懂的可以随时咨询银天锯业在线客服或者拨打银天官方免费服务热线：4000-769-967。
